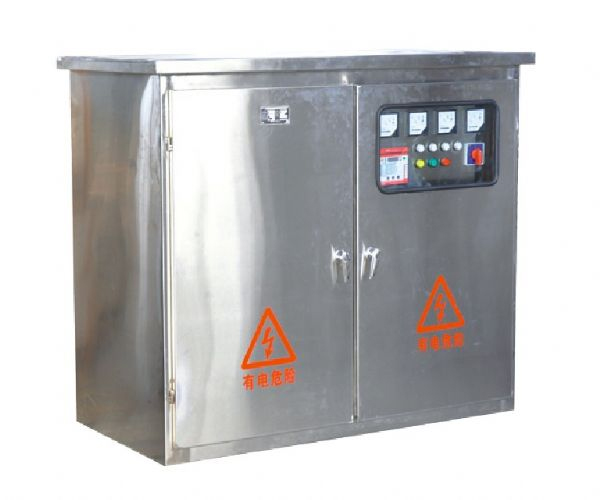

  JP型低压配电无功补偿综合柜是一种本着安全、经济、合理、可靠的原则而设计的新型户外配电无功补偿综合柜。适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压380V的配电系统中,具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱,同时可根据用户要求加入漏电保护功能。产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等优点。产品符合GB7251.1-1997、GB/T15576-2008 并通过了3C认证,是目前电网改造中理想的低压成套装置。JP系列户外配电无功补偿综合柜适用于0.4kV电压等级的电能分配、计量、保护和无功功率自动补偿。
  产品特点
  JP系列户外综合配电箱,可具有配电,补偿,计量三种基本功能。用户可根据需要选择不同方案,具体方案号如下:01——配电+补偿+计量 02——配电+补偿 03——配电+计量 04——补偿+计量05——配电 06——计量 07——补偿
  主要性能
  响应及时迅速,补偿效果好,工作可靠,也可根据用户需求加入漏电保护器。保护功能:过压、过载、欠压、欠流、短路、缺相、零序超限等功能自动运行功能:停电推出、送电后延时10s自动恢复
  可提高电网功率因数达到0.95以上运行条件。环境温度:-40℃~+55℃空气相对湿度:≤90%(相对环境温度为20℃~25℃)海拔高度:不超过3000m;环境条件:适用于箱体内安装,不适用于有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的地方。安装位置:与地面垂直的倾斜度不超过5?
  技术参数
  额定电压:400V;额定频率:50Hz;配用变压器容量分别为: 10、20、30、50、63、80、100、125、160、200、250、315、400、500、630(kVA)电容分组:一般分2、3、4、5级,如用户有特殊要求,按用户要求配置。馈电回路:一般分2路,每路按所配变压器总容量的80%~100%配置,如用户有特殊要求,按用户要求。补偿方式:循环投切,编码投切,模糊控制自动投切。控制物理量:无功功率或无功电流最快响应时间:≤20ms
  检查设备是否完好无损,随机资料及配件是否齐全,如发现问题应及时与厂家联系。
  安装接线
  1) 检查箱体内是否干燥、清洁。
  2) 电器元件的操作机构是否灵活,不应有卡涩或操作力过大现象。
  3) 主要电器元件的通断是否可靠、准确,辅助接点的通断是否可靠准确。
  4) 仪表指示与互感器的变比及极性是否正确。
  5) 母线连接是否良好,其绝缘支撑件、安装件及附件是否牢固可靠。
  6) 用500伏兆欧表测量绝缘电阻不得低于10兆欧,浏览量时应断开电子设备、电容器及消耗电流的器件如线圈。通电调试  控制器出厂里投入、切除门限,延时时间,过压门限,已按有关标准整定,如需重新整定,请按照无功功率自动补偿控制器的使用说明进行调整。
  使用与维护注意事项
  必须由合格的电气人员进行该产品的操作、维护和检修。维修时要先断开电源,待补偿电容器放电完毕后再进行维修。电缆进出处应采用可靠密封措施,确保运行安全。断路器应定期进行维修。如综合配电箱主开关选用刀开关,则必须在无负荷情况下,分合刀开关,以确保人身安全。如用户选用带有无功补偿装置的综合配电箱,则产品中的无功功率自动补偿控制器,应严格按照使用说明书操作、检验。
