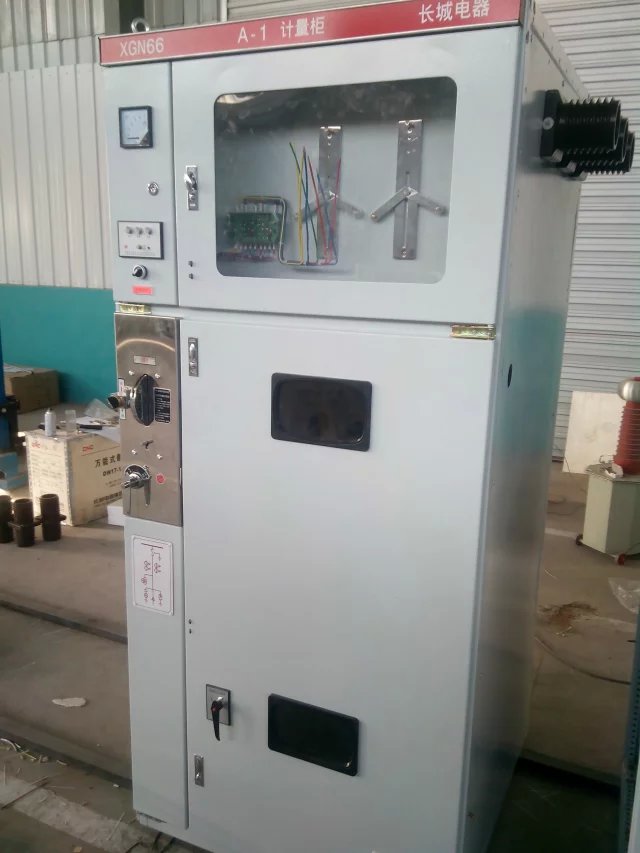

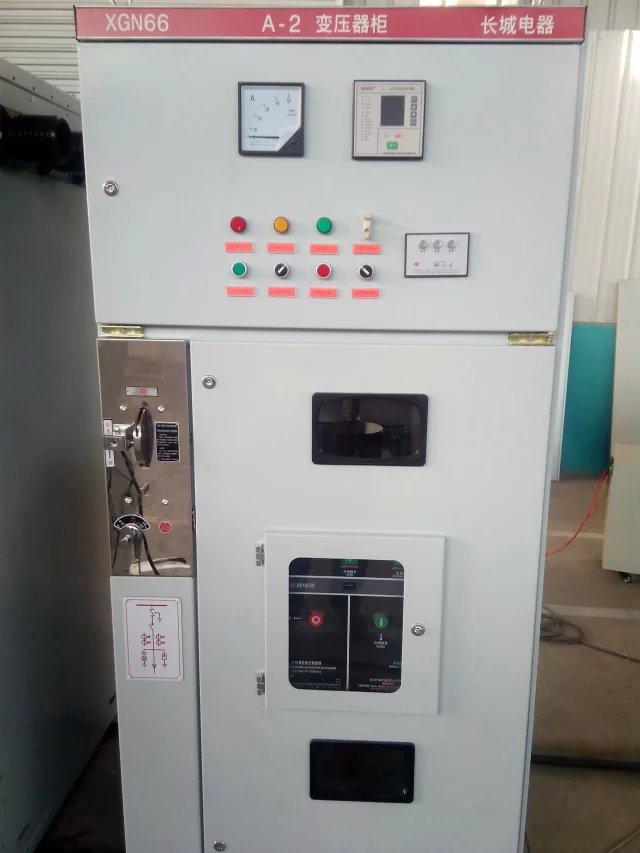

  • 产品名称:XGN66A-12箱式固定式交流金属封闭开关设备
  • 产品编号:41610562913
  • 所属分类:输配电
  • 添加日期:2016-4-16 10:56:29
  • 浏览次数:1378
  • 分享到:
产品详情
询盘

  XGN66型开关柜为金属封闭箱式外壳,所有带电体均被封闭在柜内,并按功能划分为母线室、断路器室、电缆室,室间以金属防护板分隔。仪表箱为单独结构,安装在柜上部,转动箱后的丝杠,可使其升高300mm,以便于检修断路器部分。主母线由柜间的绝缘套管固定,卸下后盖板即可检修,此套管使相邻两柜间完全隔离,母线室顶盖板上设有释压窗。真空断路器及电磁操作机构或弹簧操作机构为一整体车式结构,推入柜内后用螺栓固定。断路器室与主母线室之间安装上隔离开关,与电缆室之间安装下隔离开关。断路器室的后壁安装电流互感器,右侧设有上下隔离开关及其接地开关的操动机构,本室内如产生过高压力,可经后上方的释压窗排出。电缆由柜底板下部的支架和卡箍固定,穿过零序互感器进入柜内,用盖板及填充物封严。电缆室高度900mm,可安装三根240mm的电缆,电缆芯线连接到汇流铜排上,这个铜排用带电显示装置的传感器支撑,可以检查电缆是否带电。电缆室内根据需要可以安装避雷器,后下方设有接地母线,右下方是电缆头接地开关的操作机构。本室内如产生过高压力,可经后部通道由上部的释压窗排出。空断路器采用陶瓷壳开关管,其外表面为波纹状,爬电距离在210mm以上。相间中心距为230mm,空气电气间隙在125mm以上,电磁操作机构采用半轴脱扣式四连杆机构,以直流电源驱动电磁铁实现合闸、分闸。弹簧操作机构是按引进比利时EIB公司技术生产的,以直流或交流电源驱动电动机使弹簧储能,然后以电磁铁使弹簧释能,实现合闸,再以电磁铁使机构脱扣,实现分闸。上隔离开关采用GN30型旋转式隔离开关,附有接地刀。下隔离开关采用GN24型,附有接地刀。相间中心距均为230mm,所用电瓷件爬电距离均在210mm以上。
  产品成套性;
  产品合格证;
  产品装箱单;
  产品出厂试验报告;
  产品使用说明书;
  设备清单;
  出图产品按供图目录及设备表供应。供货时提供下列文件及附件。
  订货须知
  主接线方案编号、用途和单线系统图;额定电压、额定电流;额定短路开断电流;配电室平面布置图及开关柜的排列配置图;
  进/出线电缆的规格和进/出线方式;
  二次功能图,端子排列图,若无端子排列图时由我公司编排;
  开关柜的电气元件的型号、规格、数量;
  电气设备汇总表;
  需要母线桥时需提供跨距和高度尺寸;
  开关柜使用在特别环境条件时应在订货时提出;
  需要其它或超出附件、备件时应提出种类和数量。
